Арматура қабаты үшін көміртекті талшықты беткі төсеніш

Көміртекті талшықты беткі төсеніштер композиттік ламинаттарда ламинат бетінің жанында немесе арматуралық қабаттар арасында ұсақталған көміртекті талшықтың бөлінген қабаты қажет болған кезде қолданылады. Арматура қабатына арналған көміртекті талшықты беткі төсеніш - кесілген көміртекті талшықтардан жасалған тоқыма емес материал. Ол әдетте ламинат конструкциясына, шайыр жүйесіне және қалыптау процесіне сәйкес таңдалған материал сипаттамасымен негізгі құрылымдық арматурамен қатар қолданылады.

Ламинаттың орналасуы

A composite laminate may contain woven carbon fabric, unidirectional fiber, glass fiber, core material and resin in different combinations. Әрбір қабаттың белгілі орны мен қызметі бар.

Жеңілдетілген құрылысты келесідей ұйымдастыруға болады:

Беттік/шайыр қабаты
↓
Көміртекті талшықты беткі қабат
↓
Бастапқы көміртекті немесе шыны талшықты күшейту
↓
Негізгі немесе қосымша ламинат қабаттары

Бұл тізбек тек мысал ғана. Нақты позиция бөлшектердің дизайнымен және өндірісімен анықталады. Әдетте төсеніш негізгі жүк көтергіш арматураның орнына қолданылмайды.

Материалдық құрылым

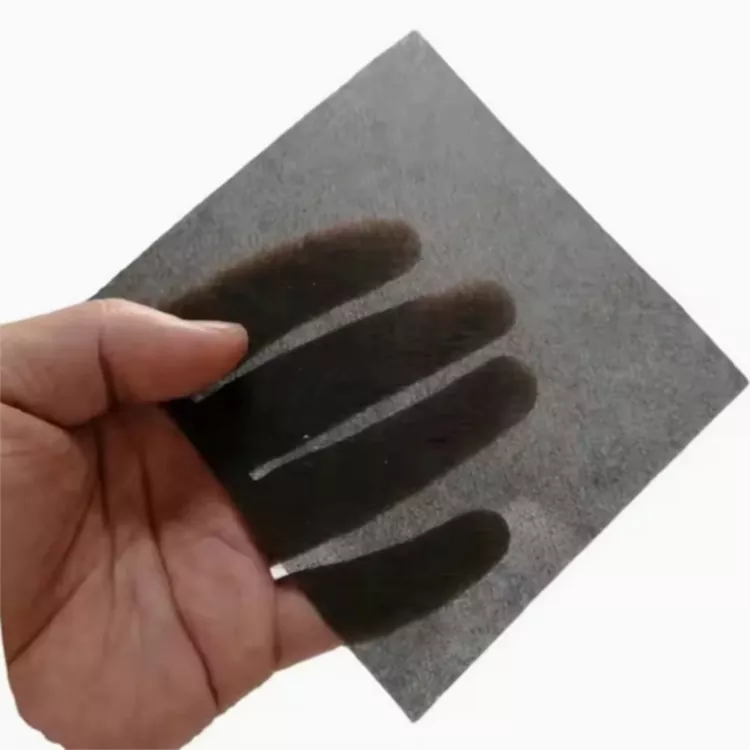

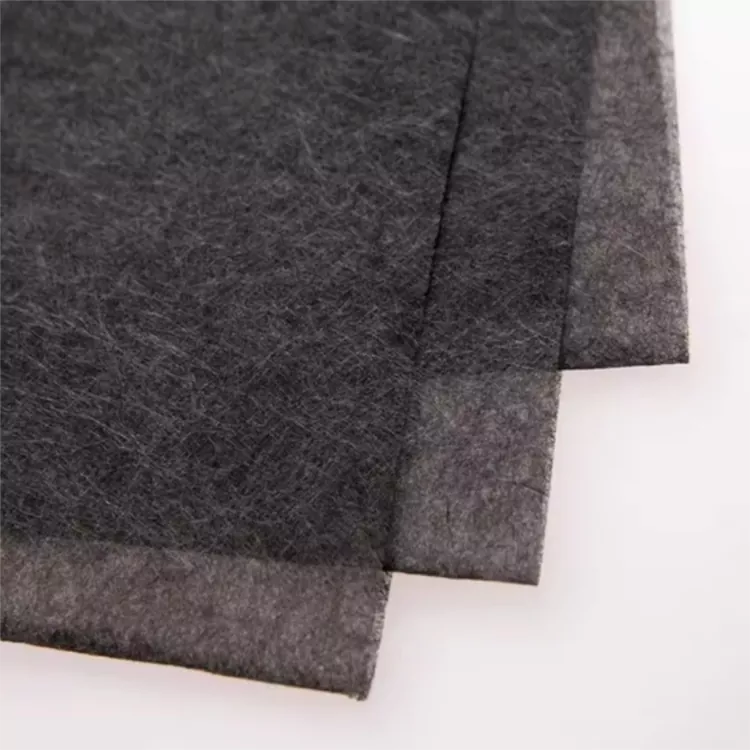

Материал мата емес кілемше құрылымына бөлінген ұсақталған көміртекті талшықтардан тұрады. Тоқылған көміртекті матадан айырмашылығы, талшықтар бекітілген иілу және тоқыма орналасуын ұстанбайды.

Бұл құрылым кілемшеге басқа анықталған талшық бағытын енгізбестен бетті жабуға мүмкіндік береді. Ол сондай-ақ аумақтың салмағына, қалыңдығына және геометриясына байланысты қалыпталған бөліктің қисық бөліктеріне сәйкес келуі мүмкін.

Материал көп материалды ламинат ішінде беткі қабат, қайталама арматура қабаты немесе көміртекті талшық қабаты ретінде қызмет етуі мүмкін. Оның дайын бөлікке қосқан үлесі қосылған көміртекті талшықтың мөлшерімен, оның ламинаттағы орнымен және айналасындағы арматурамен анықталады.

Беттік төсеніш және құрылымдық арматура

Екі материалды бірдей негізде таңдауға болмайды. Құрылымдық арматура әдетте жүктемеге, талшықтың бағытына және қажетті механикалық қасиеттерге сәйкес белгіленеді. Беткі төсеніш бөлінген талшықты жабуға, ламинат құрылысына және жергілікті бетке қойылатын талаптарға көбірек қатысты.

Матаның салмағын таңдау

Көміртекті талшықты кілемшені көрсету кезінде аумақтық салмақ негізгі параметрлердің бірі болып табылады. Жеңілірек материалды тек жұқа бөлінген қабат қажет болған жағдайда пайдалануға болады, ал неғұрлым ауыр сипаттама ламинатқа көбірек көміртекті талшықты қосады.

Салмақ қалыңдығымен және шайырдың сіңірілуімен бірге қарастырылуы керек. Қажетті спецификация сонымен қатар төсеніштің орналасуына, арматуралық қабаттардың санына және дайын құрамдастың мақсатты қалыңдығына байланысты өзгереді.

Yuruis бір тіркелген салмақтың орнына бірнеше аумақтық салмақ сипаттамаларын береді. Тұтынушылар белгілі бір салмақты сәйкестендіру қажет болғанда бар спецификацияны, ламинат сызбасын немесе үлгіні ұсына алады.

Практикалық таңдау тізбегі:

Аудандық салмақ → Қалыңдығы → Шайырдың құрамы → Ламинаттың орналасуы → Дайын бөлікке қойылатын талаптар

Материалдың сипаттамасы

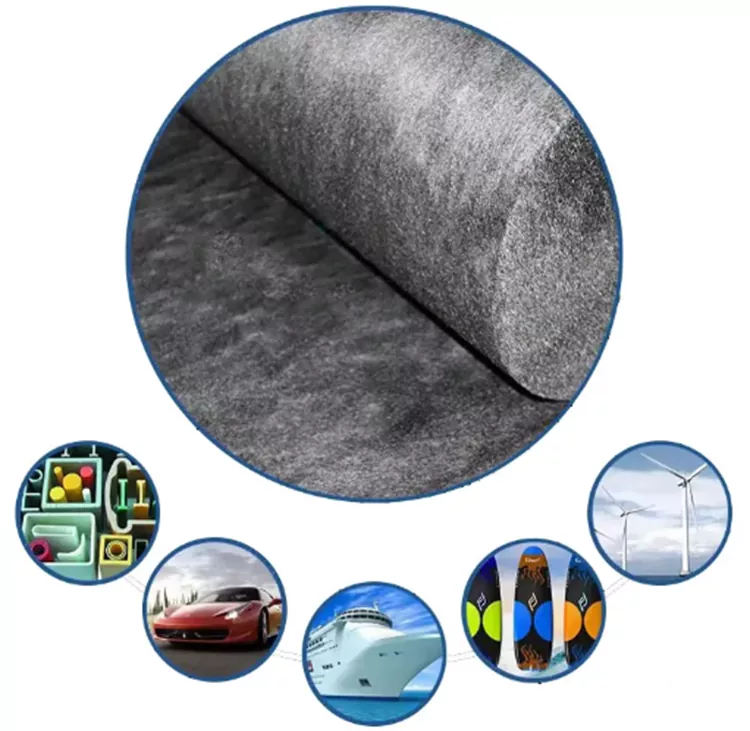

Типтік қолданбалар

Материал бөлінген көміртекті талшықты қабаты бар композициялық компоненттерге арналған. Нақты құрылыс бөлік геометриясына, арматура жүйесіне және өндіру әдісіне байланысты өзгереді.

Автокөлік құрамдас бөліктері

Оны таңдалған панельдерге, қақпақтарға, корпустарға және ламинатқа көміртекті талшықты қабат кіретін ішкі композициялық бөліктерге қосуға болады.

Өнеркәсіптік композиттік бөлшектер

Өнеркәсіптік пішінделген компоненттер көп қабатты ламинат жасау үшін төсенішті тоқылған, бір бағытты немесе басқа арматуралық материалдармен біріктіруі мүмкін.

CFRP панельдері мен қабықтары

Панельдер, қаптамалар және қабық тәрізді құрылымдар үшін мата емес құрылым бекітілген тоқылған талшық бағытын қоспай-ақ бөлінген көміртекті талшықты жабуды қамтамасыз етеді.

FRP және CFRP өнімдері

Матаны ламинатталған FRP немесе CFRP құрылымдарына қосуға болады, мұнда материал талаптары арматуралық қабаттардың бірі ретінде ұсақталған көміртекті талшықты қажет етеді.

Спорттық жабдықтар

Кейбір жеңіл композициялық спорт тауарлары көп қабатты ламинаттың ішінде туралған көміртекті талшықты қамтуы мүмкін. Қажетті материал салмағы мен конструкциясы дайын құрамдас бөлікке байланысты.

Шайыр және қалыптау

Шайыр жүйесі мен қалыптау әдісі кесілген талшықтардың ламинатқа қалай кіретініне әсер етеді. Материалды көрсету кезінде шайырдың тұтқырлығын, сулануын, қатаю жағдайларын және ламинаттың соңғы қалыңдығын ескеру қажет.

Төсемені эпоксидті және басқа шайырлы жүйелермен бағалауға болады. Үйлесімділікті тек талшық материалынан емес, нақты шайырлы құраммен салыстыру керек.

Вакуумды инфузия үшін материалды инфузия қондырғысымен, шайыр ағынымен және ламинаттың толық реттілігімен бірге қарастыру қажет. Үлгілік сынақты тұрақты өндіру алдында ылғалдануды, өңдеуді және біріктіруді тексеру үшін пайдалануға болады.

Yuruis жеткізу және теңшеу

Юруис 2017 жылдан бері талшықты композициялық материалдарды жеткізеді. Оның өнім ассортименті көміртекті талшықты материалдардан, электронды шыныдан жасалған тровингтерден, шыны талшықты төсеніштерден және FRP өнімдерін қамтиды.

Тайчжоу, Цзянсу операциясы жылына 2 миллион м² құрайтын композиттік материалды өндіру қуаты бар қалыптау, кесу және сынау жабдықтарын қамтиды.

Жаңа спецификация үшін тұтынушылар сызбаны, үлгіні, бар материал сипаттамасын, мақсатты салмақты немесе қажетті өлшемдерді ұсына алады. Бұл ақпаратты материалдың конфигурациясын және жабдықтау пішімін анықтау үшін пайдалануға болады.

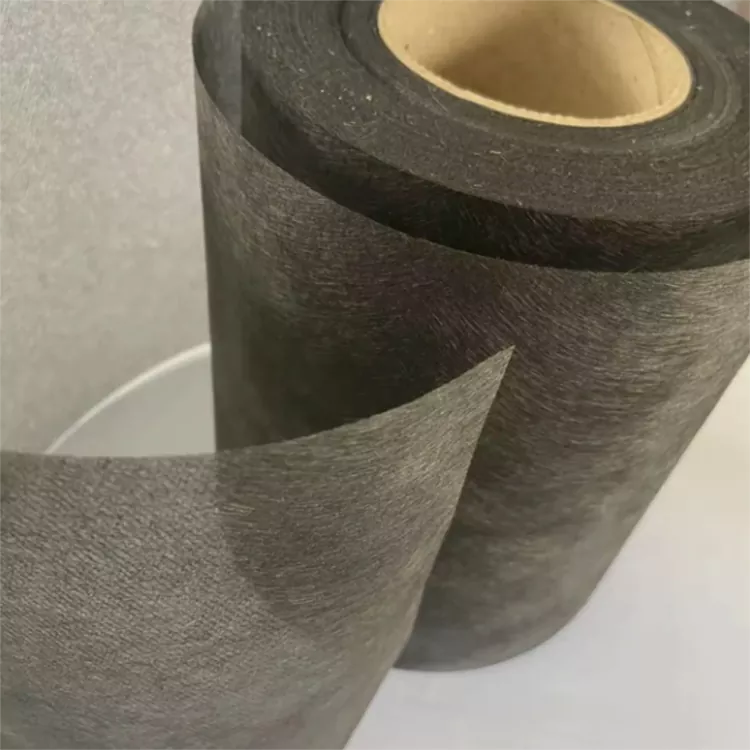

For Carbon Fiber Surface Mat for Reinforcement Layer, standard widths include 1 m and 1.25 m. Width, thickness, length and dimensions can also be discussed for customized production.

Жиі қойылатын сұрақтар

Көміртекті талшықтың беткі қабаты дегеніміз не?

Бұл ұсақталған көміртекті талшықтардан жасалған тоқыма емес төсеніш. Композиттік ламинатта ол бетке жақын немесе басқа арматуралық қабаттар арасында бөлінген көміртекті-талшықты қабатты құра алады.

Бұл тоқылған көміртекті талшықты матаны алмастыра ма?

Жоқ. Екі материалдың құрылымы әртүрлі. Тоқылған көміртекті мата талшықтың анықталған бағыттарын қамтамасыз етеді, ал ұсақталған талшықты төсеніш неғұрлым таралған орналасуды қамтамасыз етеді және әдетте қосымша қабат ретінде пайдаланылады.

Қандай салмақтар бар?

Бірнеше аймақтық салмақтар бар. Таңдау қажетті көміртекті талшық құрамына, ламинаттың орналасуына, мақсатты қалыңдығына және дайын бөлікке қойылатын талаптарға байланысты.

Ені мен қалыңдығын теңшеуге бола ма?

Иә. Стандартты ені 1 м және 1,25 м. Өзгертілген ені, қалыңдығы, ұзындығы және өлшемдері өндіріс талаптарына сәйкес талқылануы мүмкін.

Оны эпоксидті шайырмен қолдануға болады ма?

Иә, оны эпоксидті және басқа шайырлы жүйелермен бағалауға болады. Шайырдың үйлесімділігі мен сулануы нақты құраммен сынау арқылы расталуы керек.

Вакуумды инфузияға жарамды ма?

Оны вакуумдық инфузия үшін бағалауға болады. Нәтиже шайырдың тұтқырлығына, инфузия орнатуына, ламинат реттілігіне және қажетті дайын қалыңдығына байланысты.

Ол қисық беттерді ұстай ала ма?

Тоқылмаған ұсақталған талшық құрылымы қисық пішінделген беттерге сәйкес келеді. Нақты өңдеу материалдың салмағына, қалыңдығына және бөліктің геометриясына байланысты.

Жаппай өндіріс алдында үлгіні сұрай аламын ба?

Иә. Үлгі талаптарын мақсатты қолдану, өлшемдер, материалдың спецификациясы және өңдеу әдісі негізінде талқылауға болады.
