Жіпті орауға арналған көміртекті талшықты беттік киіз

Жіпті орау негізінен арматураның орналасуына, орамның бұрышына және ламинаттың беріктігіне қатысты. Бірақ беткі қабат дайын композицияның өндіріс кезінде қалай көрінетініне және әрекет ететініне де әсер етеді.

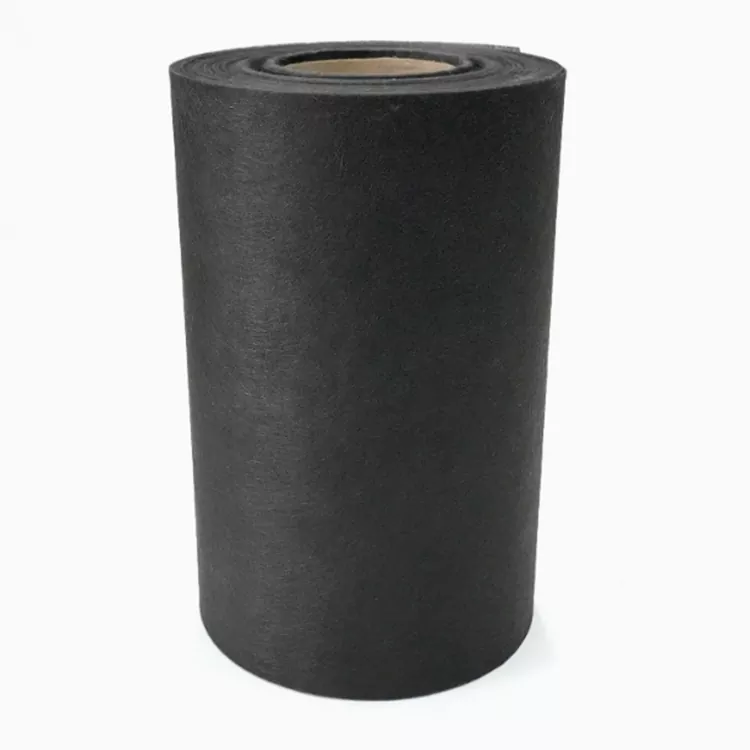

Жіпті орауға арналған көміртекті талшықты беткі киіз – кесілген көміртекті талшықтан жасалған тоқыма емес материал. Ол цилиндрлік және қисық композициялық бөліктерде бөлінген көміртекті талшықты қабат ретінде пайдаланылады, мұнда тек негізгі орам арматурасы айқын талшық үлгісін қалдыруы мүмкін.

Киіз үздіксіз құрылымдық арматураны алмастыра алмайды. Ол ламинаттағы басқа рөлге ие: бетті жабу, талшықты бөлу және шайыр жүйесімен өзара әрекеттесу.

Жіп орамындағы беткі қабат

Жараның композициялық бөлігі әдетте бірнеше қабаттан тұрады. Үздіксіз ілмек немесе мата қажетті арматураны қамтамасыз етеді, ал шайыр талшықтарды дайын ламинатқа біріктіреді.

Жеке беткі қабат ретінде көміртекті талшықты киізді қосуға болады. Оның кесілген талшықтары үздіксіз жіптер ретінде емес, тоқыма емес құрылым арқылы таратылады. Бұл материалды қисық беттерді жабуға және негізгі арматураның көрнекі үлгісін азайтуға жарамды етеді.

Қабат ішкі жағында, сыртында немесе ламинаттағы басқа белгіленген жерде орналасуы мүмкін. Оның позициясы дайын компоненттің құрылысымен анықталады.

Жара композициялық өнімдерге арналған өтінімдер

FRP және CFRP құбырлары

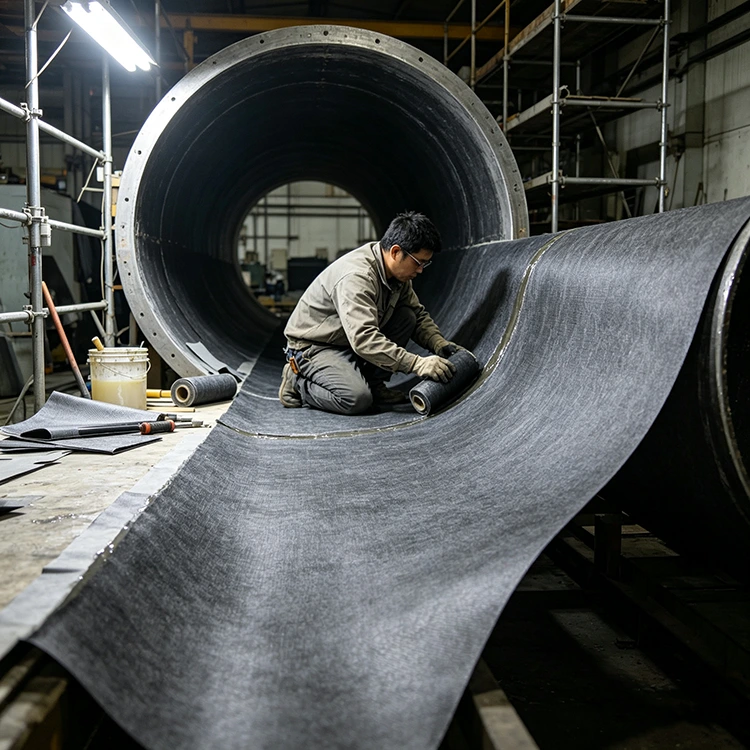

Композиттік құбырлар әдетте әртүрлі бұрыштарда арматурамен оралған цилиндрлік оправканың үстінде шығарылады. Бөлінген көміртекті талшықты бет қажет болған кезде беттік киізді ішкі немесе сыртқы қабатқа енгізуге болады.

Ол сондай-ақ орама үлгісінде талшықты үздіксіз қамтуды қамтамасыз етеді. Соңғы бетке шайыр мен емдеу процесі, сондай-ақ киіз әсер етеді.

Химиялық заттарды сақтауға арналған цистерналар

Жіппен оралған цистерналар жиі ламинаттың әртүрлі позицияларында шыны талшықты, көміртекті талшықты және шайыр жүйелерін біріктіреді. Көміртекті киізді көрсетілген құрылыс көміртегі негізіндегі беткі қабатты қажет ететін жерде қолдануға болады.

Химиялық қызмет көрсету үшін толық ламинат қарастырылуы керек. Шайырды таңдау және сақталатын орта ерекше маңызды.

Қысымды ыдыстар

Қысыммен жұмыс істейтін ыдыстар бақыланатын арматураны орналастыруды және орау бұрыштарын қажет етеді, себебі ламинат ішкі қысымды көтереді. Киіз қабаты негізгі құрылымдық орамнан басқа функцияны орындайды.

Осы себепті ламинат дизайнында құрылымдық арматура мен беткі қабат бөлек көрсетілуі керек.

Басқа жара компоненттері

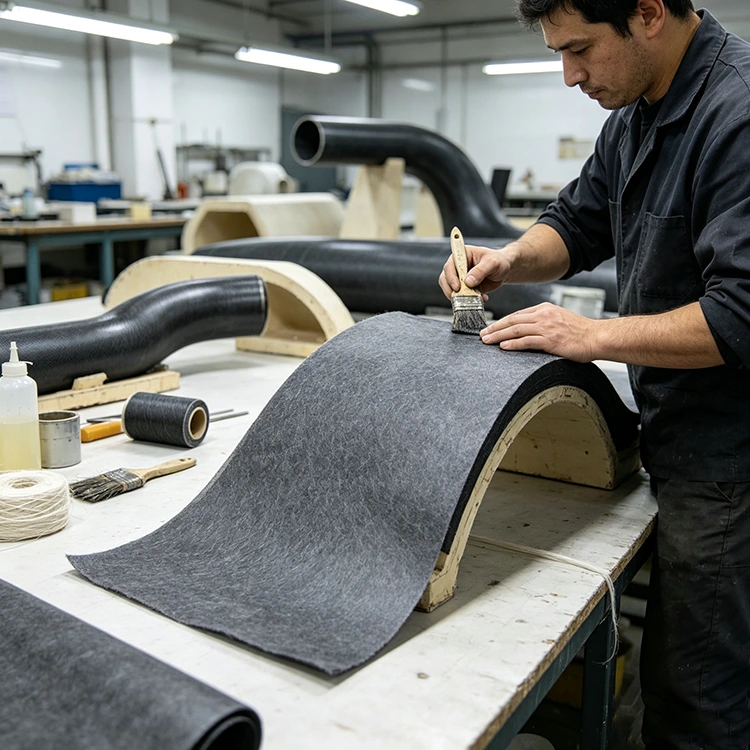

Басқа ықтимал қолданбаларға композиттік роликтер, өнеркәсіптік түтіктер, цилиндрлік корпустар және таңдалған CFRP компоненттері кіреді. Ортақ белгі - орау процесінде пайда болған қисық немесе цилиндрлік бет.

Кесілген талшық құрылымы

Киіз бен тоқылған көміртекті матаның айырмашылығы талшық құрылымынан басталады.

Тоқылған мата белгілі бір бағытта орналасқан үздіксіз жіптерді пайдаланады. Ол бағытты күшейту қажет болғанда таңдалады.

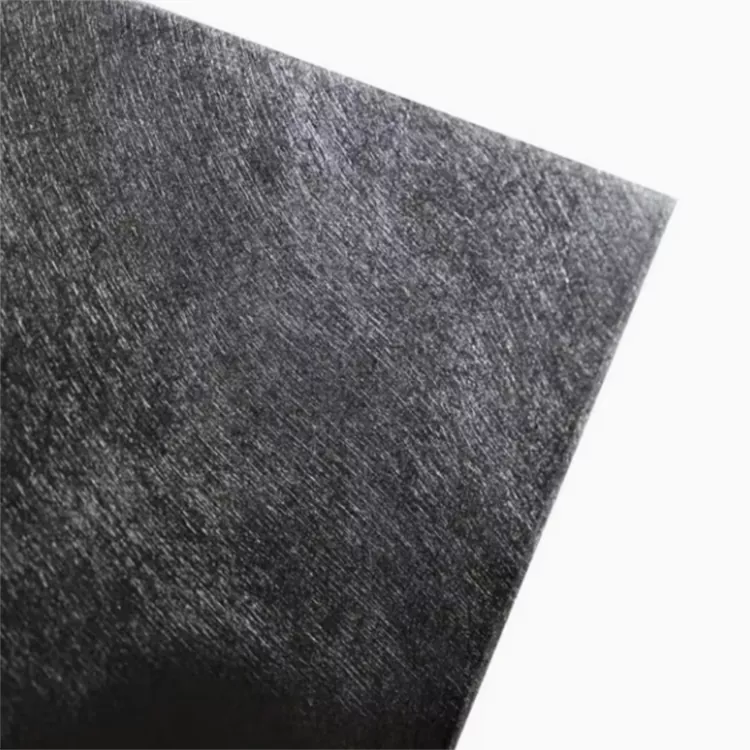

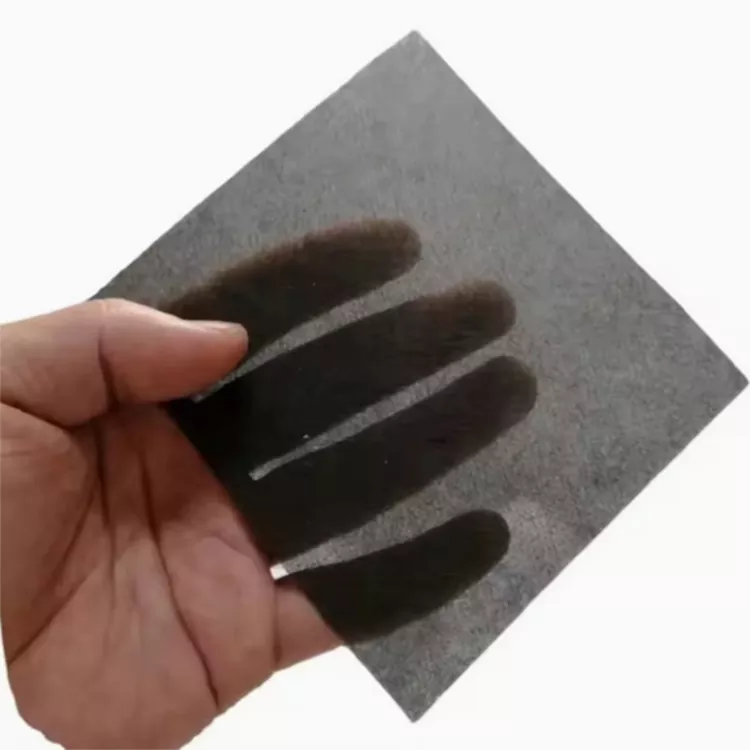

Көміртекті талшық киізі тоқыма емес қабат арқылы таратылған ұсақталған талшықтарды пайдаланады. Бекітілген 0° немесе 90° иірілген жіп үлгісі жоқ. Нәтижесінде киіз бір бағыттағы құрылымды енгізбестен қисық бетке тарай алады.

Бұл киіз бен тоқылған матаны тікелей эквиваленттер емес, қосымша материалдар етеді. Біреуі бақыланатын күшейту бағдарын қамтамасыз етеді; екіншісі бөлінген бетті жабуды қамтамасыз етеді.

Орам кезінде шайырдың сулануы

Шайырдың сулануы - киізді бар орау процесіне енгізу кезінде тексерілетін практикалық сәттердің бірі.

Кептірілгенге дейін шайыр ұсақталған талшықты құрылымға енуі керек. Шайырдың тұтқырлығы, шайырдың құрамы, қолдану әдісі, орау жылдамдығы және температурасы мұның қаншалықты тез және біркелкі болатынына әсер етеді.

Юруис материалды тоқыма емес көміртекті талшықты киіз ретінде береді. Орау кезінде оның өнімділігі әлі де тұтынушының шайырына және өңдеу шарттарына байланысты.

Нақты шайыр жүйесін пайдаланатын өндірістік сынақ материалды тек оның спецификациясына қарап бағалаудан гөрі пайдалырақ. Ол нақты процесс кезінде киіздің қалай қоректенетінін, оправкаға сәйкес келетінін және суланатынын көрсетеді.

Кептіруден кейінгі беттің көрінісі

Жіппен оралған құрамдас бөлігінің беті көбінесе астындағы арматура үлгісін көрсетеді. Бөлінген киіз қабаты үздіксіз көміртекті талшықты бетті жасауға көмектеседі.

Қол жетімді бет сипаттамалары:

Жылтыр

Күңгірт

50% жылтыр

Бұл бет опциялары берілген материалды сипаттайды. Соңғы көріністі олар өздері анықтамайды.

Шайырдың құрамы, оправка немесе қалып күйі, қатаю температурасы және кейінгі өңдеу дайын композиттің сыртқы түрін өзгерте алады.

Материалдық конфигурация

Дұрыс спецификацияны таңдау

Киіз нақты орау процесіне сәйкес келуі керек. Өнім өлшемі, шайыр және бетке қойылатын талаптар жалғыз қалыңдығынан гөрі пайдалы бастапқы нүктелер болып табылады.

Компонент геометриясы

Диаметрі, ұзындығы және қисықтығы материалдың оправкаға қалай орналастырылатынына және ұсталатынына әсер етеді. Тікелей құбыр және үлкен резервуар өндіріс кезінде әртүрлі өңдеуді қажет етуі мүмкін.

Шайыр жүйесі

Шайыр түрін және мүмкіндігінше оның қалыпты өңдеу шарттарын көрсетіңіз. Тұтқырлық пен шайырды қолдану ылғалдануға тікелей әсер етеді.

Бетке қойылатын талап

Негізгі талап талшықты жабу, бет құрылымы немесе белгілі бір жеткізілетін әрлеу екенін көрсетіңіз. Қол жетімді опциялар - жылтыр, күңгірт және 50% жылтыр.

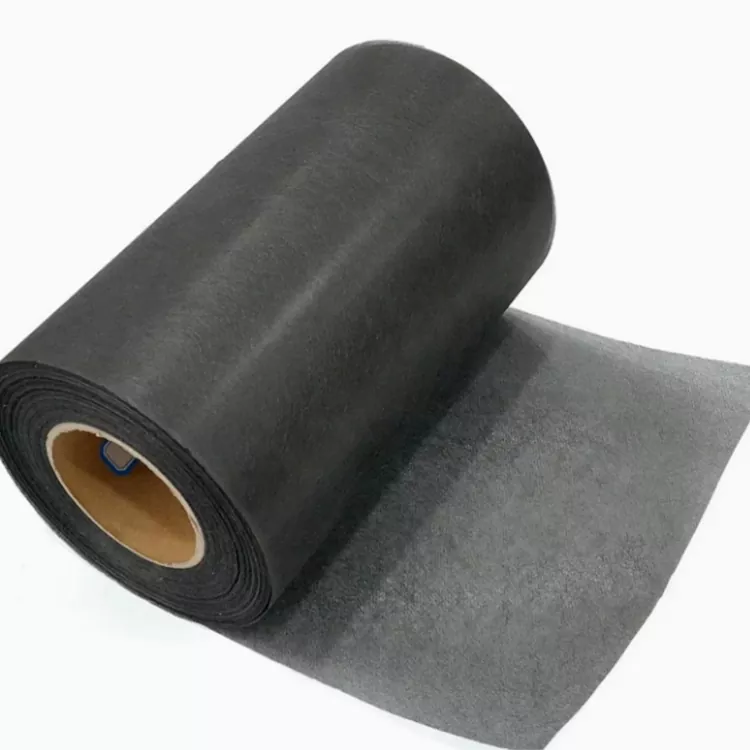

Өлшемдері

Стандартты ені 1 м және 1,25 м. Қалыңдығы, ұзындығы және өлшемдері өндіріс талаптарына сәйкес жасалуы мүмкін.

Орам шарттары

Киіз автоматтандырылған немесе үздіксіз желіде пайдаланылған кезде орау жылдамдығын, шайырды қолдануды және материалды беруді ескеру керек.

Орамдық сызықтағы сынақ

Шағын өндірістік сынақ материалды сипаттай алмайтын сұрақтарға жауап бере алады. Киізді тұтынушының қалыпты шайырымен, орау жылдамдығымен және қатаю жағдайларымен тексеруге болады.

Байқауға болатын негізгі тармақтар:

· Тамақтандыру және өңдеу

· Оправкаға сәйкестік

· Шайырдың сулануы

· Талшықты тарату

· Қайтудан кейінгі беттің күйі

· Бар ламинатпен үйлесімділік

Қолданыстағы материалдың сипаттамасын, сызбасын немесе үлгісін киізді белгіленген орау процесіне енгізу кезінде пайдалануға болады.

Жіппен оралған композиттік өндіріске арналған

Жіпті орауға арналған көміртекті талшықты беттік киіз композициялық құбырларға, химиялық резервуарларға, қысымды ыдыстарға, роликтерге, корпустарға және басқа жара компоненттеріне жеткізіледі.

Стандартты ені 1 м және 1,25 м. Қалыңдығы, ұзындығы және өлшемдері өндіріс талаптарына сәйкес қол жетімді.

Арнайы қолдану үшін құрамдас геометрия, шайыр жүйесі, ламинат орны және қажетті бетті өңдеу спецификация үшін негізгі ақпаратты береді.

Жиі қойылатын сұрақтар

Жіпті орауға арналған көміртекті талшықты беттік киіз дегеніміз не?

Бұл жіппен оралған композициялық құрылымдарда беткі немесе функционалды қабат ретінде пайдаланылатын тоқыма емес туралған көміртекті талшық материалы. Ол негізгі құрылымдық қабат үшін қолданылатын үздіксіз арматурадан ерекшеленеді.

Киізді цилиндрлік композициялық бұйымдарға қолдануға бола ма?

Иә. Тоқылмаған құрылым цилиндрлік және қисық беттерді ұстай алады. Нақты өңдеу киіздің сипаттамасына, өнімнің диаметріне және орау процесіне байланысты.

Бұл тоқылған көміртекті матамен бірдей ме?

No. Woven carbon fabric contains continuous yarns in defined directions. Felt contains distributed chopped fibers and is used for a different laminate function.

Оны эпоксидті немесе винил эфирлі шайырмен қолдануға болады ма?

Оны әртүрлі шайыр жүйелерімен өңдеуге болады. Ылғалдау шайырдың тұтқырлығына, қолдану әдісіне, температураға, шайырдың құрамына және қатаю жағдайларына байланысты.

Қандай беттік әрлеу бар?

Қол жетімді техникалық сипаттамалар жылтыр, күңгірт және 50% жылтыр. Соңғы көрініс сонымен қатар шайырға, оправкаға немесе қалып бетіне және емдеу процесіне байланысты.

Ені мен қалыңдығын теңшеуге бола ма?

Иә. Стандартты ені 1 м және 1,25 м. Қалыңдығы, ұзындығы және өлшемдері қолданбаға сәйкес реттелуі мүмкін.

Баға белгілеу үшін қандай ақпарат қажет?

Пайдалы ақпарат құрамдас өлшемі мен пішінін, шайыр түрін, киіз өлшемдерін, бетке қойылатын талаптарды және шамамен мөлшерді қамтиды. Бар материал сипаттамасы немесе үлгісі стандартты емес қолданбалар үшін пайдалы.

Үлгілерді беруге бола ма?

Үлгі мөлшерлерін қажетті өлшемдер мен қолданбаға сәйкес талқылауға болады. Киізді нақты шайырмен және орау процесімен сынау өндіріске тікелей сілтеме береді.
