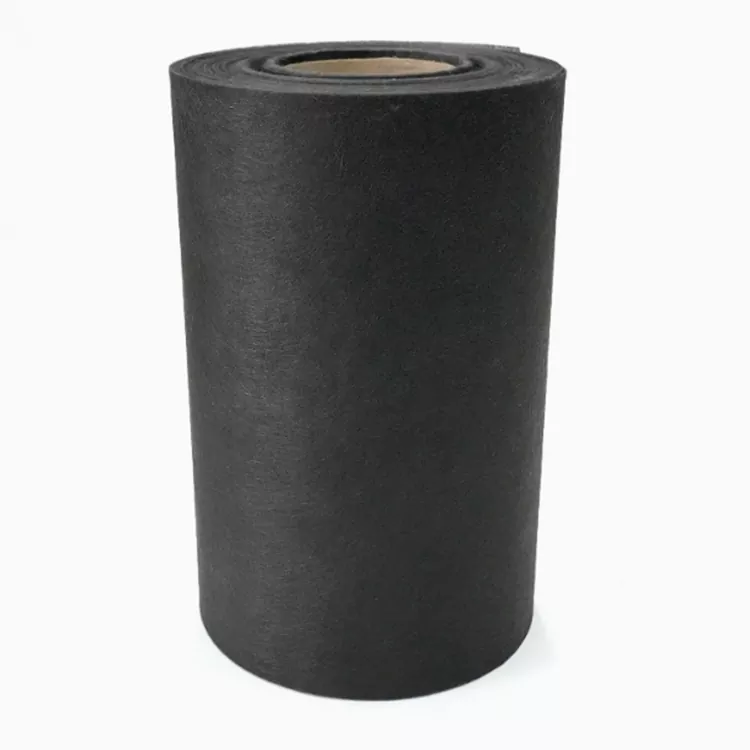

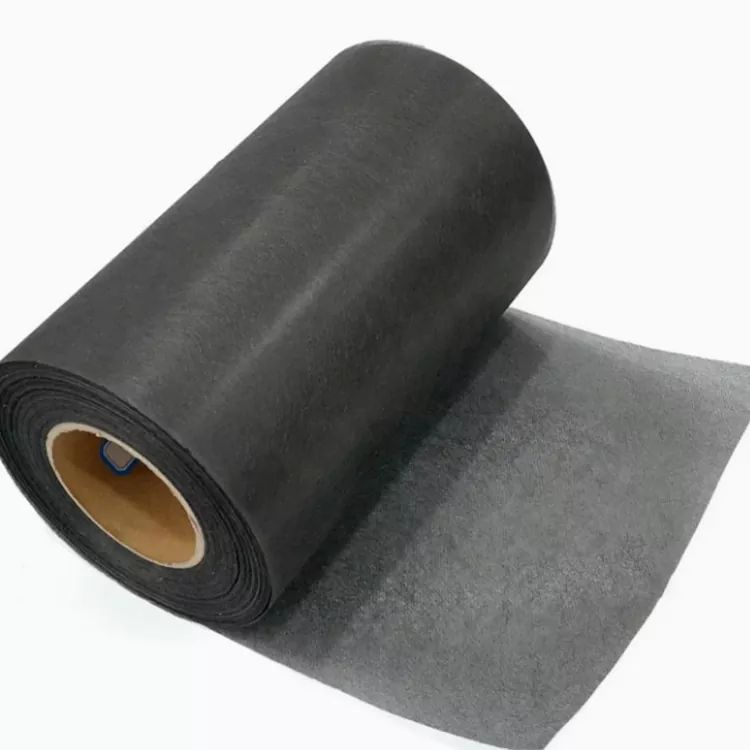

50г Электр өткізгіш көміртекті талшық киіз

50 г электр өткізгіш көміртекті талшық киізі үшін электр өткізгіштік техникалық сипаттамалар парағындағы жай ғана басқа элемент емес. Ол өндірушінің неліктен көміртекті талшықты таңдайтынын анықтай алады.

Көміртекті талшық жеңіл және механикалық сипаттамаларына қоса, табиғи түрде электр өткізгіштігін қамтамасыз етеді. Талшықтар тоқыма емес қабат арқылы бөлінгенде, материалды өткізгіш көміртекті талшық қабаты қажет болатын композициялық немесе функционалды құрамдас бөлікке қосуға болады.

Дайын өнімнің нақты электрлік өнімділігі талшықтың таралуы, талшықтың құрамы, қабат қалыңдығы, өткізгіш аймақтар арасындағы байланыс, шайырдың құрамы, ламинат дизайны және компоненттің электрлік қосылу тәсілі сияқты факторларға байланысты. Осы себепті біз материалды тек номиналды салмағы бойынша таңдамай, дайын компонентті бағалауды ұсынамыз.

Өткізгіш көміртекті талшықты киізді қолдану

Өндірушілермен көміртекті талшықтардың беткі материалдарын талқылағанда, қолданба әдетте өнім атауынан гөрі көп нәрсені айтады.

Жанармай ұяшығының құрамдас бөлігі электрондық корпусқа қарағанда әртүрлі талаптарға ие. Электр қыздырғыш элементі EMI экрандаушы корпусынан басқа дизайн мақсатына ие.

Сондықтан бірдей 50 г көміртекті талшықты материал соңғы өнімге байланысты басқаша қосылуы мүмкін.

Жанармай жасушаларының құрамдас бөліктері

Көміртекті талшықтың өткізгіштігі оны таңдалған отын ұяшығына және онымен байланысты энергия қолданбаларына қатысты етеді.

Материал электрлік сипаттамалары мен жеңіл конструкциясы ескерілетін өткізгіш композиттік құрылымның бөлігі ретінде қызмет ете алады.

Алайда, отын элементтерін қолдану үшін соңғы материалды таңдау жұмыс температурасын, химиялық ортаны, газ немесе сұйықтық әсерін, қысымды және құрамдас бөліктің электрлік талаптарын ескеруі керек.

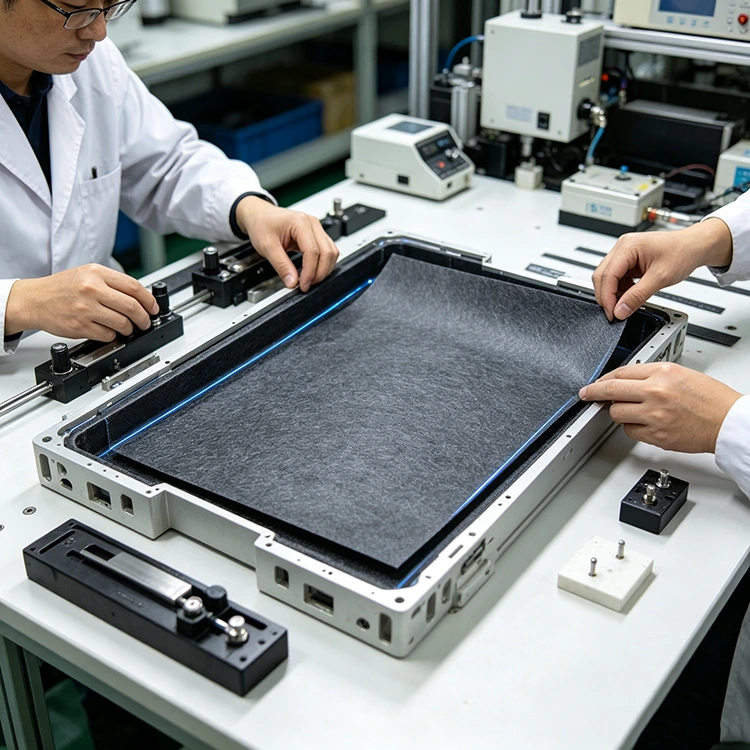

Электрондық тұрғын үйлер

Электрондық жабдық үшін көміртекті талшықты материалдар электромагниттік немесе РЖ экрандау дизайнының бөлігі ретінде өткізгіш бет қажет болған жағдайда пайдаланылуы мүмкін.

Көміртекті талшық қабаты қалыпталған корпусқа немесе композиттік қоршауға қосылуы мүмкін.

Қорғау тиімділігі тек көміртекті талшық материалымен анықталмайды. Қоршаудың геометриясы, электрлік үздіксіздігі, жерге тұйықтау және қосылыстар мен саңылаулардың құрылысы дайын өнімге айтарлықтай әсер етуі мүмкін.

Электр жылыту өнімдері

Өткізгіш көміртекті талшықты қыздыруға байланысты композициялық өнімдер үшін де қарастыруға болады.

Электр тогы сәйкес жобаланған көміртекті талшықты құрылым арқылы өткенде, жылу пайда болуы мүмкін. Нақты қыздыру тәртібі қарсылыққа, талшықтардың орналасуына, өлшемдерге, кернеуге, токқа және жылу дизайнына байланысты.

Осы себепті, белгілі бір 50 г материал бекітілген қыздыру өнімділігін қамтамасыз етеді деп есептемей, қыздыру қолданбасын оның электрлік сипаттамасына сәйкес бағалау керек.

Автокөлік және өнеркәсіптік электроника

Автокөліктің электрондық компоненттері электрлік және электромагниттік функциялармен бірге жеңіл материалдарды қажет етеді.

Көміртекті талшықты беткі материалдарды таңдалған қақпақтарға, корпустарға және осы сипаттамалар пайдалы болатын композициялық компоненттерге қосуға болады.

Тоқылмаған киіз және тоқылған көміртекті талшық

50 г Электр өткізгіш көміртекті талшық киіз тоқылған көміртекті талшықты матаны тікелей алмастырмайды. Екі материалдың талшық құрылымы әртүрлі және композиттегі әртүрлі рөлдер үшін таңдалады.

Woven carbon fiber uses continuous yarns arranged in defined directions. This construction is commonly used when fiber orientation and directional reinforcement are important to the laminate design.

Киізде бекітілген үлгі бойынша үздіксіз жіптерден гөрі кілемшеге таралған ұсақталған көміртекті талшықтар бар. Оның тоқыма емес құрылымы бетті жабу, электрлік үздіксіздік, шайырды сіңіру немесе пішінделген пішінге сәйкестік бағытты күшейтуге қарағанда маңыздырақ болатын қолданбаларға сәйкес келеді.

Құрылымдағы айырмашылық материалды өңдеуге, төсеуге және дайын ламинаттың құрылысына әсер етеді, сондықтан таңдау көміртекті талшық қабатынан талап етілетін функцияға негізделуі керек.

50 г нені білдіреді?

50 г белгісі материалдың аудан бірлігіндегі номиналды салмағын білдіреді. Ол берілген бет аймағында қанша талшық материалы бар екенін сипаттайды, бірақ электр өткізгіштігін, кедергісін немесе механикалық беріктігін өздігінен анықтамайды.

Номиналды аудандық салмағы бірдей екі көміртекті талшықты киіздің талшық түрі, талшықтың таралуы, қалыңдығы, шайыр мөлшері немесе өңдеу шарттары әртүрлі болған кезде әртүрлі қасиеттерге ие болуы мүмкін.

Өндірістік қолдану үшін аудан салмағын қалыңдығымен, өлшемдерімен, көміртекті талшық түрімен, шайыр жүйесімен, өңдеу әдісімен және дайын құрамдастың электрлік талаптарымен бірге қарастыру керек.

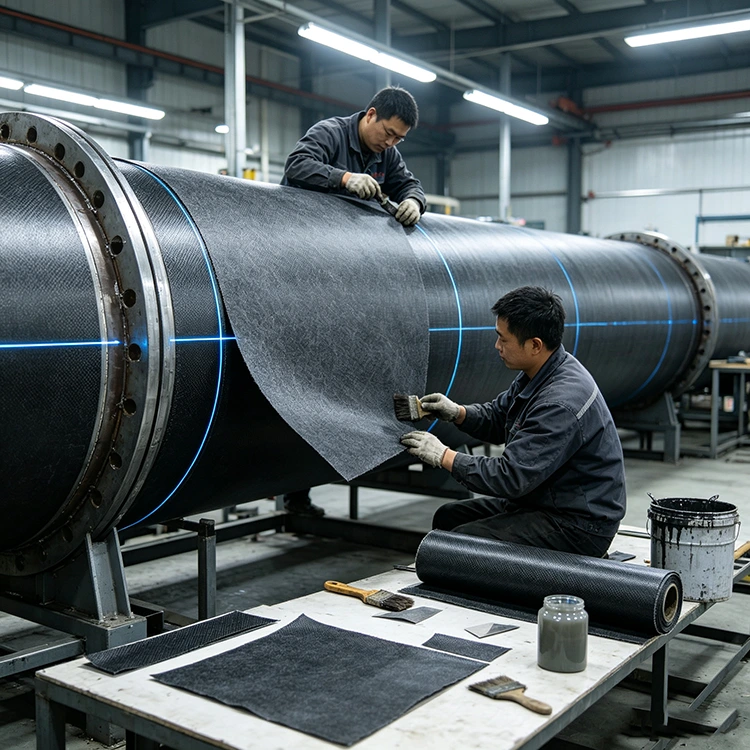

Өңдеу және композиттік өндіріс

Материал талшықты дисперсия және дымқыл қалыптау процестері арқылы ұсақталған көміртекті талшықтан жасалған. Алынған тоқыма емес қабатты кесуге және шайыр негізіндегі композициялық құрылымдарға енгізуге болады.

Өңдеу әдісі талшық қабатының сулану, біріктіру және ламинатқа біріктіру әдісіне әсер етеді. Қолды төсеу кезінде шайырды қолдану және талшықты орналастыру маңызды мәселелер болып табылады. Вакуум көмегімен өңдеу шайыр ағыны мен консолидацияға көбірек көңіл бөледі, ал препрегг қолданбалары шайырдың қолайлы құрамын және емдеу шарттарын талап етеді.

Сондықтан өңдеу параметрлері материалдың бірдей номиналды 50 г спецификациясына ие болған кезде де өндіріс әдістері арасында әртүрлі болуы мүмкін. Белгіленген электрлік талаптары бар қолданбалар үшін өңделген композиция тек материалдың сипаттамасына сүйенбей, бағалануы керек.

Электрлік өнімділікке әсер ететін факторлар

Өткізгіш көміртекті талшық қабаты электр жүйесінің бір бөлігі ғана. Дайын компоненттің өнімділігі оның құрылысы мен өңделуімен де қалыптасады.

Белгіленген экрандау мәнін немесе электрлік кедергіні тек көміртекті талшық материалынан анықтау мүмкін емес. Талшықтың таралуы, қабат қалыңдығы, шайырдың құрамы және электрлік байланыс жағдайлары әсер етеді.

Негізгі факторларға мыналар жатады:

· Талшықты тарату

· Көміртекті талшық мазмұны

· Шайырдың мазмұны

· Қабат қалыңдығы

· Электр байланысы аймағы

· Жерге қосу дизайны

· Компонент геометриясы

· Саңылаулар мен буындар

· Өңдеу және емдеу шарттары

Белгіленген кедергісі немесе экрандау мақсаты бар қолданбалар үшін қажетті мән материалдың спецификациясына қосылуы керек. Бұл көміртекті талшық қабатын нақты құрамдас дизайнға және электр жүйесіне қатысты бағалауға мүмкіндік береді.

Өнімнің сипаттамасы

Қолданбаға арналған арнайы жабдықтау

Юруис 2017 жылдан бері талшықты композициялық материалдарды, соның ішінде көміртекті талшықты материалдарды, электронды шыны ровингтерді, шыны талшықты төсеніштерді және FRP өнімдерін жеткізеді. Өндіріс композиттік материалдың әртүрлі пішімдері үшін қалыптау, кесу және тексеру жабдықтарымен қамтамасыз етіледі.

Өткізгіш көміртекті талшықты киіз үшін қолдану материал сипаттамасының бөлігі болып табылады. Электрондық корпусқа арналған материал қыздыру элементінде, отын ұяшығы бөлігінде немесе автомобиль композиттік бөлігінде қолданылатындан басқа сипаттамаларды қажет етуі мүмкін.

Осы себепті өнімнің спецификациясы дайын құрамдас бөлікке, өңдеу әдісіне және қажетті электрлік қасиеттерге сәйкес анықталуы мүмкін. Сондай-ақ ені, қалыңдығы, ұзындығы және басқа өлшемдері өндіріс талаптарына сәйкес реттелуі мүмкін.

Өндірістік қуаттылығы жылына 2 млн м² құрайды.

RFQ үшін ақпарат

Баға ұсынысы немесе үлгіні бағалау үшін келесі ақпарат материалды таңдау және баға белгілеу үшін практикалық негіз береді.

Қолданба

Электрондық корпус, қыздыру элементі, отын ұяшығы құрамдас бөлігі, автомобиль бөлігі немесе EMI ​​экрандау құрылымы сияқты мақсатты пайдалануды көрсетіңіз.

Электрлік талап

Қол жетімді болса, мақсатты кедергіні, өткізгіштікті, экрандау өнімділігін немесе басқа электрлік сипаттаманы қамтамасыз етіңіз.

Материалдық өлшемдер

Қажетті енін, қалыңдығын, ұзындығын және кез келген дайын өлшемдерді немесе кесу талаптарын қосыңыз.

Композиттік процесс

Қолды төсеу, вакуумдық өңдеу, препрег немесе басқа қалыптау әдісі сияқты жоспарланған процесті көрсетіңіз.

Шайыр жүйесі

Егер киіз композитке қосылатын болса, эпоксидті, полиэфир немесе винил эфирі сияқты шайыр жүйесін көрсетіңіз.

Саны және жеткізу

Жеткізу елімен немесе портымен бірге сынама алу, сынақ өндіру немесе тұрақты жеткізу үшін болжалды мөлшерді қамтамасыз етіңіз.

Материал анықталған құрамдас бөлікке арналған болса, сызба, бар материал сипаттамасы немесе үлгі де ұсынылуы мүмкін.

Жиі қойылатын сұрақтар

50 г электр өткізгіш көміртек талшықты киіз электр өткізгіш пе?

Көміртекті талшықтың өзі электр өткізгіш болып табылады және бұл тоқыма емес көміртекті талшық материалды өткізгіш композиттік құрылымдарға қосуға болады. Дайын өнімнің нақты электр кедергісі немесе өткізгіштігі талшықтың таралуына, шайырдың құрамына, қалыңдығына, қосылыстарына және жалпы құрамдас конструкциясына байланысты.

50 г көміртекті талшықты киіз бен тоқылған көміртекті талшық матаның айырмашылығы неде?

50 г материал тоқыма емес құрылымда ұсақталған көміртекті талшықты пайдаланады, ал тоқылған көміртекті талшықты мата анықталған бағыттарда орналасқан талшықтарды пайдаланады. Тоқылмаған пішін бетті жабуға және пішінделген пішіндерге сәйкес келуге қолайлы, ал тоқылған мата әдетте құрылымдық бағыттағы арматура қажет болғанда қолданылады.

Оны EMI немесе RF экрандау үшін пайдалануға болады ма?

Оны электромагниттік немесе РЖ экрандауға арналған композициялық құрылымдарға қосуға болады, өйткені көміртекті талшық электр өткізгіштігін қамтамасыз етеді. Дегенмен, экрандау өнімділігі тек материал атауынан емес, дайын қоршауда немесе құрамдас бөлікте бағалануы керек.

Бұл материалды электр жылыту өнімдеріне қолдануға бола ма?

Көміртекті талшықты электрлік жылыту қолданбаларында қолдануға болады, себебі оның электрлік кедергісі ток сәйкес жобаланған құрылым арқылы өткен кезде жылуды өндіруге мүмкіндік береді. Қажетті материалдың сипаттамасы кернеуге, кедергіге, өлшемдерге, температураға және қыздыру дизайнына байланысты.

50 г салмақ теңшеуге бола ма?

Көрсетілген өнім 50 г спецификация болып табылады, ал өлшемдері мен қалыңдығын реттеуге болады. Арнайы қолдану үшін басқа аумақ салмағы қажет болса, оны өндіру алдында Юруиспен растау керек.

Оны эпоксидті немесе полиэфирлі шайырмен қолдануға болады ма?

Материал композиттік қолданбаларға арналған және шайыр негізіндегі құрылымдарға қосылуы мүмкін. Тиісті шайырды түпкілікті қолдануға, емдеу процесіне және химиялық немесе термиялық талаптарға сәйкес таңдау керек.

Юруис қолданбаларды тестілеу үшін үлгілерді ұсына ала ма?

Үлгі талаптарын болжанған қолдану мен спецификацияға сәйкес талқылауға болады. Электрлік қолданбалар үшін үлгі сұрауымен бірге мақсатты электр өнімділігі мен өңдеу әдісін беру пайдалы.

Өндірістік баға белгілеу үшін қандай ақпарат қажет?

Өтінімді, қажетті ені мен қалыңдығын, болжамды мөлшерін, шайыр жүйесін, қалыптау процесін және жеткізу орнын көрсетіңіз. Өткізгіштік, қарсылық немесе экрандау өнімділігі маңызды болса, мақсатты мәнді де қосыңыз.
